1. Mesures de la Colonne Vertébrale Complète
Sur une radiographie de face (incidence AP), identifier les vertèbres limites supérieure et inférieure. Tracer des lignes le long de leurs plateaux vertébraux respectifs et mesurer l’angle d’intersection ou les perpendiculaires, c’est-à-dire l’angle de Cobb.
Angle de Rotation Vertébrale (Méthode Nash-Moe) :
Noté en fonction du déplacement des pédicules sur les radiographies de face.
Temps : 2 à 3 minutes par vertèbre.
Mesures de Rotation sur Scanographie Axiale :
Évaluer l’angle pédicule-côte ou l’angle entre le corps vertébral et l’apophyse épineuse.
Temps : 5 à 10 minutes pour la colonne complète (nécessite une reconstruction multicoupe).
2. Mesures du Membre Inférieur Complet
Longueur Fonctionnelle du Membre Inférieur :
Distance entre le centre de la tête fémorale et le centre de l’articulation de la cheville en radiologie en position debout.
Temps : 1 à 2 minutes (comparaison bilatérale)
Déviation de l’Axe Mécanique (MAD) :
Distance verticale entre le centre de l’articulation du genou et la ligne reliant le centre de la tête fémorale et le centre de la cheville.
Temps : 2 à 3 minutes (un étalonnage de grandissement est nécessaire)
Angle Hanche-Genou-Cheville (HKA) :
Angle entre les axes mécaniques du fémur et du tibia.
Temps : 3 à 4 minutes (une identification précise du centre articulaire est requise)
3. Mesures de l’Articulation du Genou
Angle Fémoro-Tibial (FTA) :
Pour évaluer le Genu Varum (jambes arquées) ou le Genu Valgum (genoux en dedans).
Sur une radiographie en position debout, tracer l’axe mécanique fémoral (du centre de la tête fémorale au centre du genou) et l’axe mécanique tibial (du centre du genou au centre de la cheville). Mesurer l’angle latéral entre ces deux axes.
Angle de Torsion Fémorale :
Angle basé sur le scanner entre l’axe du col fémoral et la ligne tangente postérieure des condyles fémoraux (nécessite une position transverse + reconstruction 3D).
Temps : 5 à 8 minutes par côté
4. Mesures de l’Articulation de la Hanche
5. Mesures du Pied et de la Cheville
Système de Mesure Automatique : Précision et Efficacité
- Premier système au monde prenant en charge les mesures automatisées de la colonne vertébrale complète, des membres inférieurs et de segments individuels.
- Couvre près de 200 paramètres de mesure.
- Génère des rapports structurés en seulement 15 secondes.
- Fournit une coupe sagittale médiane et des données de torsion des articulations en conditions de charge.
- Utilise des systèmes de coordonnées indépendants pour chaque membre pour refléter les déformations réelles.
- Prend en charge l’impression 3D de modèles anatomiques scannés pour une utilisation dans la conception d’orthèses, la planification chirurgicale et l’éducation clinique.

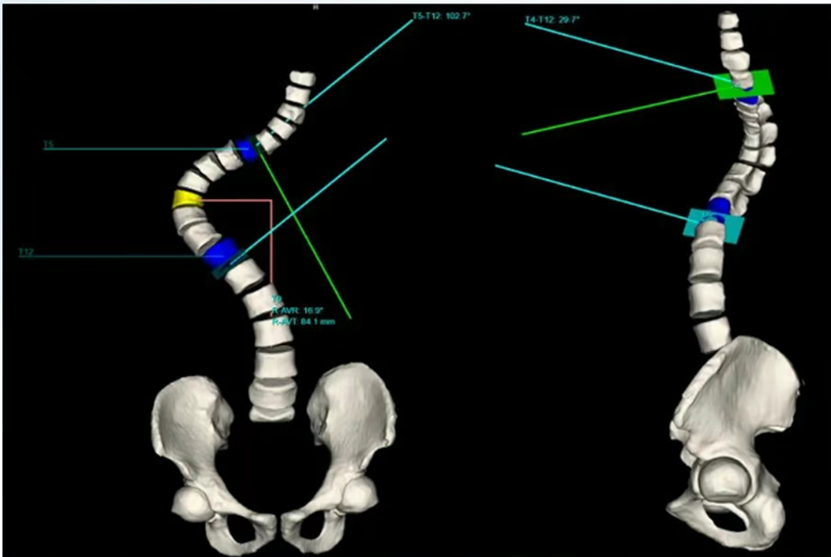

1. Mesure Automatique de la Colonne Vertébrale Complète

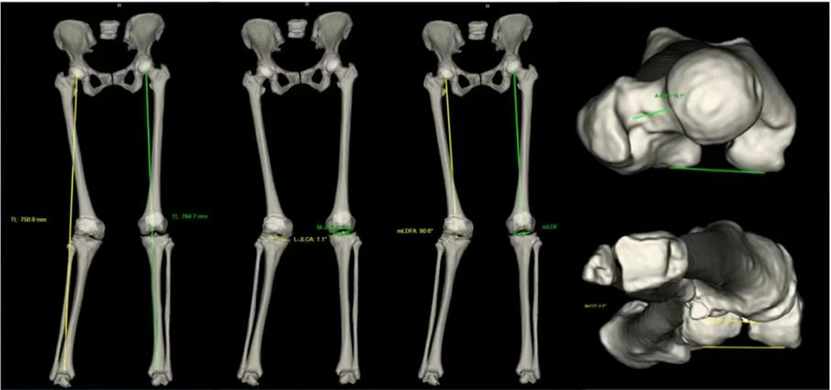

2. Mesure Automatique du Membre Inférieur Complet

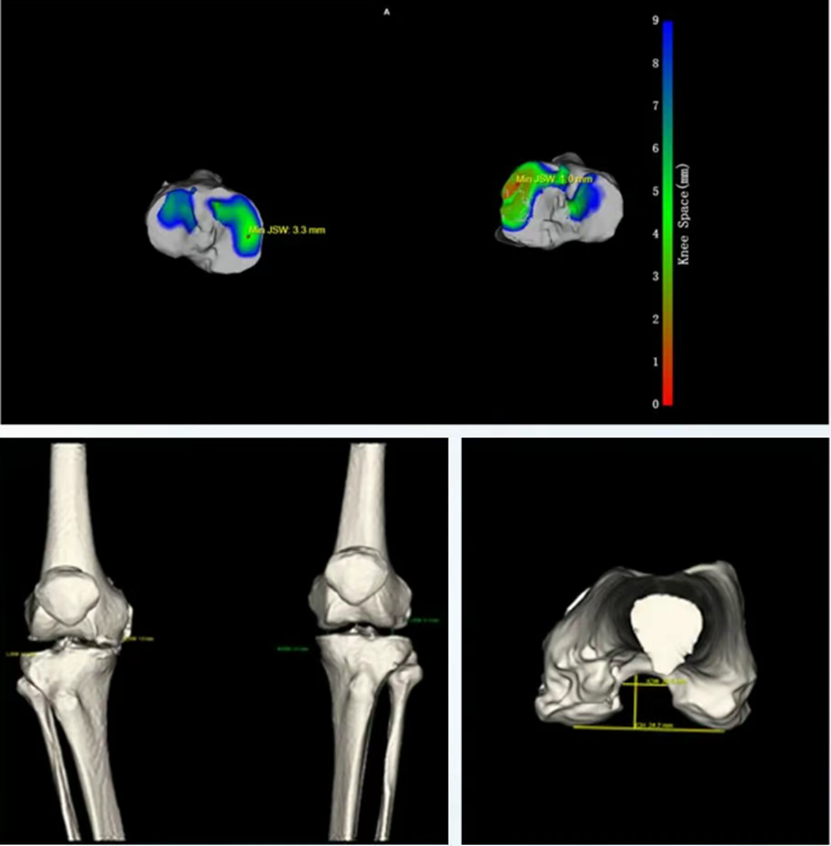

3. Mesure Automatique de l’Articulation du Genou
Prend en charge la reconstruction 3D basée sur MPR et l’évaluation par IA de paramètres tels que :
La largeur médiale/latérale de l’interligne articulaire
Le JLCA (angle condylien tibial latéral)
La carte thermique de l’espace articulaire
La largeur/hauteur de l’échancrure intercondylienne
L’indice de largeur de l’échancrure

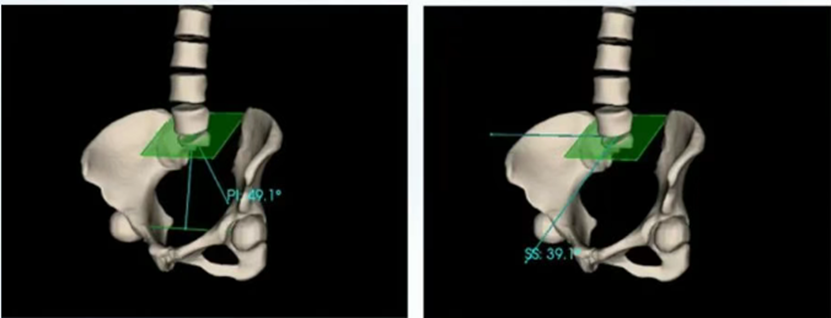

4. Mesure Automatique de l’Articulation de la Hanche

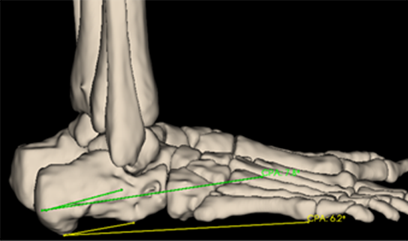

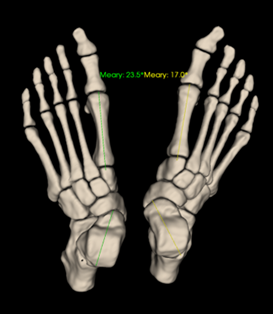

5. Mesure Automatique du Pied et de la Cheville
Prend en charge :
L’angle de Pitch
L’angle de Meary
L’angle de Böhler
L’angle de Preiser
L’angle de Langré
etc. avec des modèles imprimables en 3D pour usage clinique.
Mesure Automatique WR-3D : Propulser l’Avenir de l’Orthopédie
Cohérence : Élimine la variabilité dépendante de l’opérateur
Carmen et al. (2017). Spine Deformity. DOI 10.1016/j.jspd.2016.12.001
Zhang et al. (2019). Eur Spine J. DOI 10.1007/s00586-019-05924-3
Wu et al. (2020). J Orthop Res. DOI 10.1002/jor.24567
Nash & Moe (1969). JBJS. PMID 5783856
Stokes et al. (2006). Spine. DOI 10.1097/01.brs.0000215429.97572.aa
Liu et al. (2021). Nat Commun. DOI 10.1038/s41467-021-22118-y
Kuklo et al. (2005). Spine. DOI 10.1097/01.brs.0000155405.00881.9a
Paley D. Principles of Deformity Correction (Springer, 2002)
Brouwer RW, et al. Osteoarthritis Cartilage 2007;15(6):644-651
Botser IB, et al. CORR 2011;469(12):3432-3440
Zhang J, et al. Med Image Anal 2021;73:102191
Vialle et al. (2005), Spine, PMID 15770185
Legaye et al. (1998), Eur Spine J, DOI 10.1007/s005860050038
Seltzer SE, et al. (1984). Foot Ankle. PMID 6745901
Saltzman CL, el-Khoury GY (1995). Foot Ankle. PMID 7550940
